Alpha Wood

アルファウッド 組立部材|リアルな木目の目隠し樹脂ウッドフェンス

アルファウッドを目隠し以外の用途に使用できます

アルファウッド用アルミ支柱を簡単に組み立てられるブラケットをご用意しました

ブラケットを利用して、アルファウッド用アルミ支柱を自由な形状に組み立ててアルファウッド板材を張ることによって
ウッド調の門袖や作業台、門扉などを作ることができます。目隠しと同じ素材で、トータルにコーディネートしていただけます。

組立イメージ|リアルな木目の目隠し樹脂ウッドフェンス|アルファウッド組立部材

組立部材を使うことでウッド調の門袖や作業台、門扉などを作ることができます

門扉

門扉|アルファウッド 組立部材

門扉

門扉|アルファウッド 組立部材

作業台

作業台|アルファウッド 組立部材

カバー

カバー|アルファウッド 組立部材

室外機カバー

室外機カバー|アルファウッド 組立部材

パーゴラベンチ

パーゴラベンチ|アルファウッド 組立部材

※画像はあくまでもイメージです。構造等は実際の仕様と異なる場合がございます。
※作業台/パーゴラベンチ等の天板や座面は強度が必要なため、別途ウッドデッキ材などをご用意下さい。

門扉(施工例)

門扉|アルファウッド 組立部材

門扉(施工例)

門扉|アルファウッド 組立部材

※把手や扉のヒンジなどは別途ご用意いただく必要がございます。

アルファウッド組立部材一覧|アルファウッド組立部材

アルファウッド組立部材一覧表

商品名 商品番号 価格(税別) 内容物
アルファウッド支柱
60×60ブラケットセット
DSFPB01 1,800円 アルミ支柱同士を組み付けるための部品 60×60用ブラケット/2個入り
なべドリルタッピングねじ M5×70/8本入り
アルファウッド支柱
70×70ブラケットセット
DSFPB02 1,900円 70×70用ブラケット/2個入り
なべドリルタッピングねじ M5×70/8本入り
アルファウッド支柱
45×36用ブラケットセット
DSFPB03 1,200円 45×36用ブラケット/2個入り
なべドリルタッピングねじ M4×50/8本入り
アルファウッドねじセットB DSFPB11 500円 ブラケットに差し込んだアルミ支柱を固定するためのねじ なべドリルタッピングねじ M4×13/10本入り
アルファウッド
スペーサーカラーセット
DSFPB07 1,000円 アルファウッド長穴を固定するときに使用する部品 4カラー 外径φ6.4、L=13(材質:ステンレス)/10個入り
アルファウッド穴加工ガイド DSFPB08 5,000円 アルファウッドに長穴や丸穴をあけるためのガイド/1個入り
アルファウッド支柱
60×60用ブラケットガイド
DSFPB04 500円 アルミ支柱に対してブラケットおよびブラケット取付穴の
位置決めを簡単に行うためのガイド/1個入り
アルファウッド支柱
70×70用ブラケットガイド
DSFPB05
アルファウッド支柱
45×36用ブラケットガイド
DSFPB06
NEW アルファウッド支柱用 45×36用キャップ
カラー 商品番号 価格(税込)
ブラックブラウン DSFP0A5 300円/個
ディープブラウン DSFP0A1
ライトブラウン DSFP0A2
ライトオーカー DSFP0A3
アイボリー DSFP0A4
マーブルブラウン DSFP0A6
クールグレー DSFP0AA
アルファウッド組立部材 組立完成品積算表(参考例)
組立品名 門扉
(08-12)
門袖
(08-16)
作業台
W1480×H1890
×D570
室外機カバー
W950×H650
×D320
イメージ 門扉(08-12) 門袖(08-16) 作業台(W1480×H1890×D570) 室外機カバー(W950×H650×D320)
使用部材 アルファウッド B120 L=1994(×5) アルファウッド B120 L=1994(×13) アルファウッド B120 L=2393(×8) アルファウッド B120 L=1994(×5)
アルファウッド支柱 45×36 L=1200(×4) アルファウッド支柱 70×70 L=2600(×3) アルファウッド支柱 70×70 L=2600(×5) アルファウッド支柱 45×36 L=1400(×4)
アルファウッド支柱 45×36用 ブラケットセット(×2) アルファウッド支柱 70×70用ブラケットセット(×3) アルファウッド支柱 70×70用ブラケットセット(×6) アルファウッド支柱 45×36用ブラケットセット(×6)
アルファウッドねじセットA(×2) アルファウッドねじセットA(×6) アルファウッドねじセットA(×2) アルファウッドねじセットA(×2)
アルファウッドねじセットB(×1) アルファウッドねじセットB(×2) アルファウッドねじセットB(×3) アルファウッドねじセットB(×3)
アルファウッドスペーサーカラーセット(×2) アルファウッドスペーサーカラーセット(×11) アルファウッドスペーサーカラーセット(×4) アルファウッドスペーサーカラーセット(×3)
アルファウッド支柱 45×36用キャップ(×2)
板材単価 ¥18,000 ¥46,800 ¥33,600 ¥18,000
積算価格 ¥46,300 ¥100,800 ¥99,800 ¥54,500
備考 門扉を取り付ける柱、ヒンジ、錠ハンドルは別途 ポスト、表札、照明等は別途(両面張り仕様) 天板用ウッドデッキ材、別途 正面、左右側面、天板貼り(背面オープン仕様)

ブラケットセット|アルファウッド組立部材

アルファウッド支柱とブラケットセットの組立

アルファウッド支柱用ブラケットセット

アルミ支柱同士を組み付けるための部品
(セット内容)ブラケット2/ブラケット取付ねじ8

アルファウッド支柱用ブラケットセット

アルファウッド支柱用ブラケットガイド

アルミ支柱同士を組み付ける、
ブラケットの位置出しを行うためのガイド

アルファウッド支柱用ブラケットガイド

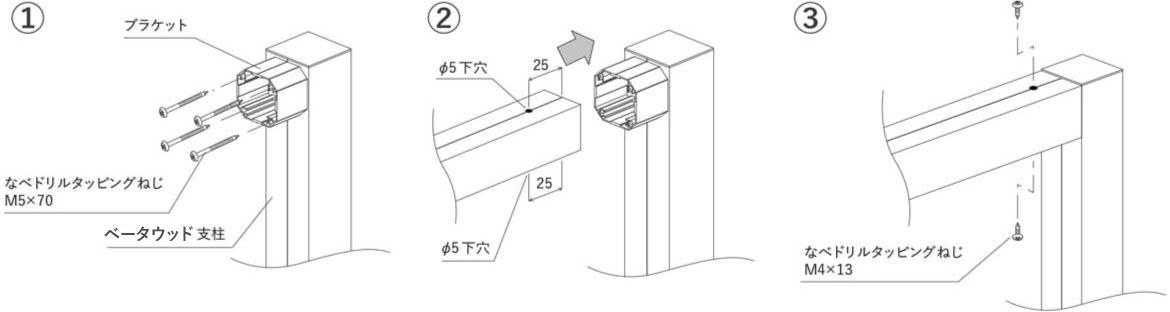

組立の手順

  1. 支柱に対してブラケット付属ねじでブラケットを固定します。
  2. φ5の下穴を開けた支柱をブラケットに差し込みます。
  3. ねじセットBのねじで支柱を固定します。
組立の手順|ブラケットセット

図はアルファウッド支柱70×70、60×60を使用した場合です。
アルファウッド支柱45×36の場合はブラケットの形状とブラケット付属ねじの長さが異なりますが、取付方法は同じです。

穴加工ガイド|アルファウッド組立部材

長穴加工が簡単に

組み立てた支柱に対してアルファウッド板材を張りつける際に板材の伸縮に対応できるように長穴加工を行います。
片側を長穴加工、もう一方を直止めしてください。

組立の手順|ブラケットセット

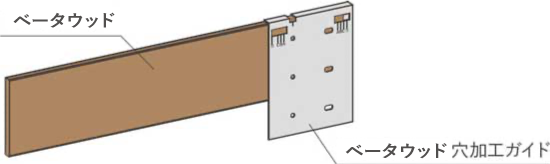

アルファウッド穴加工ガイド(DSFPB08)

アルファウッドの長穴加工を簡単に行えるガイドです。ガイドを固定して、ガイドの長穴に沿ってφ6.5のキリで長穴を開けます。

目隠しフェンス施工時の穴加工にも使用することが可能です。アルファウッド B60,B120,B180すべての板幅に対応しています。

アルファウッド穴加工ガイド(DSFPB08)

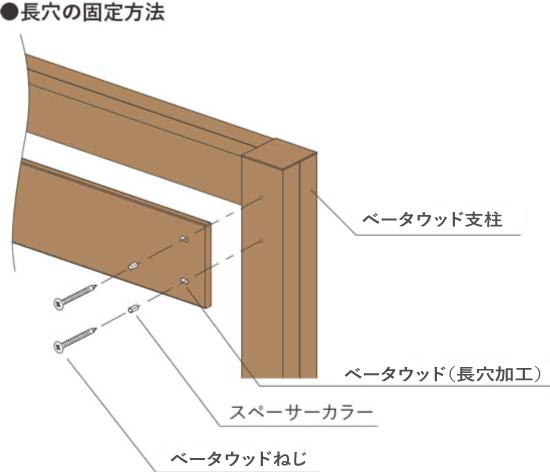

長穴の固定方法

アルファウッド穴加工ガイドを使って開けた長穴に対して「カラー」 → 「ねじ」の順でアルファウッド板材を張ります。

ブラケット固定用ねじはブラケットセットに同梱しておりますが、アルミ支柱を固定するねじは別売となります。(アルファウッドねじセットB)

作業台/パーゴラベンチ等の天板や座面は強度が必要なため、別途ウッドデッキ材などをご用意下さい。

長穴の固定方法
